Generamos ortomosaicos, modelos digitales y nubes de puntos georreferenciadas, con control GNSS y precisión verificada según las necesidades de su proyecto.

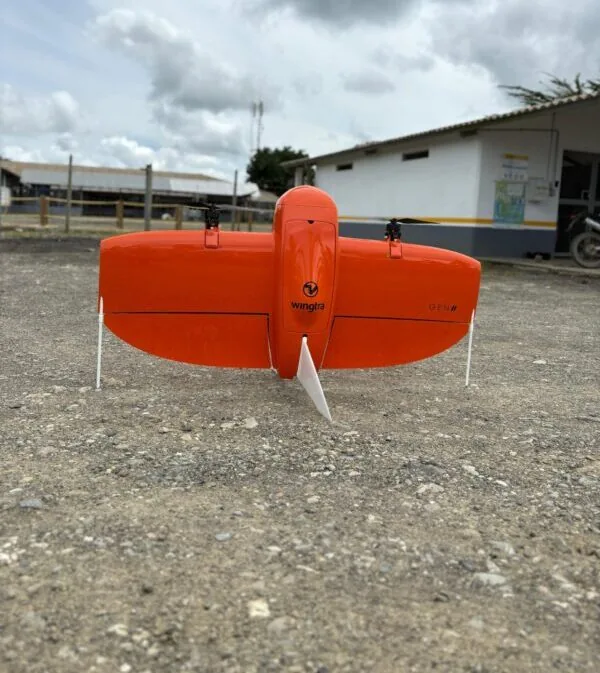

Solicitar cotización de mi levantamientoUn dron recorre el área tomando cientos de fotografías que se solapan entre sí. Al reconocer los mismos puntos en varias imágenes, el procesamiento reconstruye la posición de cada uno en tres dimensiones.
De ahí salen dos productos a la vez: una ortoimagen u ortomosaico, es decir, una imagen aérea corregida geométricamente sobre la que se puede medir, y una nube de puntos con su modelo 3D de la superficie visible desde el aire.
La cámara registra lo que ve. En terreno despejado o con vegetación baja esa superficie corresponde al suelo; bajo vegetación alta o densa registra principalmente la parte superior de la cobertura, y el suelo queda oculto.
Sobre esos productos se derivan los demás: base para diseño, mediciones, cálculo de volúmenes, seguimiento de obra o documentación del estado en una fecha determinada.
Cuando el proyecto requiere una visión completa del área, mediciones georreferenciadas y productos que apoyen el diseño, la planeación, el control de obra o la documentación técnica.
El valor técnico no está solo en capturar imágenes: depende de la planificación, el control geodésico y la verificación del resultado.
Definimos y medimos puntos de apoyo con GNSS para ajustar el modelo. Cuando el alcance lo requiere, incorporamos puntos de chequeo independientes para verificar la exactitud alcanzada: los puntos que ajustan el modelo no son los mismos que lo validan.
Los productos se entregan en MAGNA-SIRGAS y con la proyección, la referencia vertical y los formatos acordados para el proyecto. Cuando el alcance corresponda a cartografía para fines oficiales, se consideran las especificaciones del IGAC que resulten aplicables.
La altura de vuelo, el traslape, la orientación de las líneas y el procesamiento se definen según el detalle requerido, el relieve, la cobertura y las condiciones del sitio.
Partimos del área por cubrir, del detalle que exige el proyecto y de las condiciones del sitio. De ahí salen el plan de vuelo, la altura y el traslape entre imágenes.
Antes de volar definimos y medimos los puntos de apoyo y, cuando corresponde, los puntos de chequeo con GNSS. Según la configuración del equipo y el alcance, se emplean soluciones RTK o PPK para apoyar la georreferenciación del proyecto.
Con las imágenes capturadas se procesa el bloque: se orientan entre sí, se ajustan a los puntos de control y se densifica la nube. De ahí derivamos el ortomosaico, los modelos y los demás productos.
La validación se realiza con puntos de chequeo independientes cuando el alcance lo contempla. La entrega incluye los productos acordados, su sistema de referencia y, cuando aplique, el reporte de precisión alcanzada.
Los productos se acuerdan al inicio, según lo que su equipo vaya a hacer con ellos.
Una imagen aérea corregida geométricamente, apta para medición dentro de la precisión verificada y las condiciones acordadas para el proyecto.
El modelo digital de superficie (MDS o DSM) representa los elementos visibles: la vegetación, las edificaciones y el terreno expuesto. El modelo digital del terreno (MDT o DTM) se entrega cuando la cobertura y el método permiten representarlo adecuadamente, junto con las curvas de nivel y los perfiles que se deriven.
La nube densa y el modelo tridimensional texturizado corresponden a la superficie visible capturada. Pueden emplearse para inspección, presentación o trabajo técnico, según el formato acordado.
Volúmenes de corte, lleno y acopios, y comparaciones entre vuelos para seguir el avance de una obra. Se calculan sobre las superficies y las fechas definidas en el alcance.
El polígono o el corredor por levantar, en cualquier formato, y el área aproximada. Sabiendo además para qué se va a usar el resultado —diseño, volúmenes, trámite, registro— definimos el detalle necesario y podemos proponerle un alcance.
La fotogrametría reconstruye el terreno a partir de fotografías, así que alcanza lo que la cámara ve y entrega además la imagen a color. El LiDAR mide con pulsos láser y una parte de ellos atraviesa el follaje, por lo que recupera el suelo bajo vegetación densa.
En terreno despejado la fotogrametría suele bastar y aporta el ortomosaico. Bajo dosel cerrado conviene el LiDAR. Si nos comparte la zona, le decimos cuál corresponde.
No hay una cifra universal: depende de la altura de vuelo, de la cámara, del número y la distribución de los puntos de apoyo y de las condiciones del sitio.
La precisión objetivo se define según el alcance del proyecto. La exactitud alcanzada se verifica con puntos de chequeo independientes, no con los mismos puntos utilizados para ajustar el modelo, y ese resultado se reporta cuando el alcance lo contempla.
Con vegetación baja o dispersa, la fotogrametría puede representar adecuadamente la superficie requerida. Bajo bosque, cultivos densos o dosel cerrado, la cámara registra principalmente las copas y no el suelo. En esos casos conviene evaluar LiDAR o apoyo topográfico complementario.
El ortomosaico es una imagen aérea corregida geométricamente. El modelo digital de superficie representa todo lo visible desde el aire, como vegetación, edificaciones y terreno expuesto. El modelo digital del terreno busca representar el suelo; su disponibilidad y detalle dependen de la cobertura vegetal, el método de captura y el alcance técnico definido.
No. El área, el relieve, la cobertura, el detalle exigido y los productos que se necesiten cambian el plan de vuelo, el control terrestre y el procesamiento. Por eso cada caso se evalúa de manera particular.
Los archivos se acuerdan antes de iniciar, según lo que use su equipo: para CAD, para sistemas de información geográfica, superficies, imágenes georreferenciadas y nubes de puntos. El sistema de referencia se define igualmente al inicio.
Compártanos el polígono o el corredor, el área aproximada y para qué va a usar el resultado. Con esa información podremos orientarle sobre el alcance técnico necesario.
