Profundidad y posición sincronizadas
Cada sondeo se asocia temporalmente con la posición GNSS de la embarcación o plataforma, para ubicar la profundidad en planta y construir la geometría del fondo.
Inicio›Batimetría
Batimetría de ríos, lagos y embalses para conocer la geometría del fondo
Medimos profundidades y la geometría sumergida mediante ecosonda y GNSS, y la integramos con la información de las márgenes para generar superficies y secciones según el alcance del proyecto.
Solicitar cotización de mi levantamiento¿Qué es y para qué sirve este levantamiento?
La topografía se detiene en la orilla. Bajo el agua, la forma del fondo solo se conoce midiéndola: una ecosonda emite un pulso acústico, mide el tiempo que tarda en rebotar y de ahí obtiene la profundidad en cada punto del recorrido.
Cada sondeo se asocia con la posición GNSS de la embarcación. La profundidad medida debe además corregirse o referirse considerando el nivel del agua durante la campaña, el calado o desfase del sensor y las condiciones de captura que correspondan.
La información topobatimétrica sirve como insumo para modelación hidráulica, análisis de socavación, diseño de estructuras de paso y estimación de volúmenes o sedimentos, junto con los demás estudios requeridos por cada proyecto.
¿Cuándo puede necesitar una batimetría?
Siempre que el proyecto necesite saber qué hay bajo la lámina de agua.
- Insumo topobatimétrico para modelación hidráulica y análisis de inundación
- Información de base para el diseño de puentes, box culverts, bocatomas y obras de protección
- Insumo para análisis de socavación y estabilidad de márgenes
- Información técnica de apoyo para ocupaciones de cauce y trámites ambientales
- Estimación de sedimentos o capacidad útil en embalses, con una superficie de referencia definida
- Seguimiento de la evolución del fondo entre campañas
- Proyectos de energía, acueducto y captación de agua
- Caracterización geométrica de cuerpos de agua como insumo de estudios ambientales
Qué hace confiable un levantamiento batimétrico
La utilidad del dato depende de sincronizar profundidad y posición, controlar las referencias horizontal y vertical, y cubrir el cuerpo de agua con una densidad acorde con el proyecto.
Referencias horizontal y vertical controladas
Se controla el nivel de la lámina de agua y se consideran los desfases del equipo necesarios para referir las profundidades a una misma base vertical. La información de fondo se integra con la topografía de orilla cuando el alcance requiere una superficie continua.
Cobertura ajustada al cuerpo de agua
La separación entre líneas, la velocidad de recorrido y el método de captura se definen según el ancho, la profundidad, la corriente, el acceso y el detalle requerido. Las zonas muy someras u obstruidas pueden requerir apoyo con GNSS, estación total u otros métodos complementarios.
¿Cómo desarrollamos el levantamiento?
La planeación parte de la ubicación y del uso que tendrá el resultado, y considera el acceso, las condiciones de seguridad, la profundidad esperada y la separación entre líneas de sondeo.
En campo se establece el control GNSS, se referencia el nivel del agua, se configura el sensor y se capturan los sondeos recorriendo el cuerpo de agua. En zonas poco profundas, donde la ecosonda o la embarcación no pueden operar, se levanta desde tierra con métodos complementarios.
En oficina se depuran los datos, se aplican las correcciones por nivel del agua y por la configuración del equipo, y se construye la superficie únicamente dentro de la cobertura efectivamente medida. La integración con las orillas se realiza cuando está incluida en el alcance y existe traslape suficiente en la transición.
La entrega reúne el modelo, las secciones, la fecha de campaña, el nivel de agua registrado, el sistema de referencia empleado y las limitaciones relevantes del levantamiento.
Qué recibe al final del levantamiento
Los productos se acuerdan al inicio, según lo que su equipo vaya a hacer con ellos.

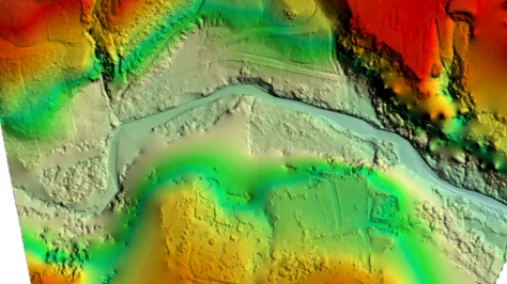

Superficie topobatimétrica
Modelo digital del fondo y curvas de profundidad, integrado con la información de orilla cuando el alcance del levantamiento lo contempla.
Secciones y perfiles
Secciones transversales y, cuando corresponden, perfiles longitudinales, entregados sobre los ejes definidos para el proyecto. Alimentan la modelación hidráulica y el diseño de las obras de paso.
Planos y cartografía
Planos del levantamiento con su cuadro de coordenadas, la fecha de campaña, el nivel de agua registrado y la referencia horizontal y vertical utilizada.
Datos y modelos digitales
Sondeos depurados, superficies y productos derivados en los formatos acordados, referidos al sistema horizontal y a la referencia vertical definida para el proyecto.
Preguntas frecuentes
¿Qué información se necesita para cotizar?
La ubicación y el tipo de cuerpo de agua, la longitud o el área por levantar, la profundidad aproximada, las condiciones de acceso y para qué se va a usar el resultado: modelación, diseño de una obra, sedimentos o trámite. Con eso podemos proponerle un alcance.
¿Se puede levantar cualquier cauce?
No siempre con el mismo método. La ecosonda necesita una lámina de agua suficiente y acceso para la embarcación. En cauces muy someros, con mucha turbulencia o con obstáculos, se recurre a secciones medidas con GNSS o con estación total, o a una combinación de ambos.
¿El resultado encaja con el levantamiento en tierra?
Sí, cuando se define una referencia horizontal y vertical común y se cuenta con cobertura suficiente en la transición entre la orilla y el área sumergida. La batimetría se integra con la topografía terrestre de acuerdo con el alcance técnico del proyecto.
¿El caudal y el nivel del agua afectan el resultado?
Sí. El nivel del agua y las condiciones de corriente se registran durante la campaña para referir las profundidades a una misma base vertical. Además, el caudal afecta la seguridad, el acceso y la operación del equipo. En cauces con transporte de sedimentos, el fondo puede cambiar entre campañas; por eso se documenta la fecha del levantamiento y las condiciones observadas.
La batimetría es insumo de la modelación hidráulica; conocer ese servicio
¿La batimetría reemplaza la topografía de las orillas?
No. La batimetría caracteriza la zona sumergida; la topografía complementa la información de orilla, zonas secas y sectores donde la embarcación no puede operar. Cuando el proyecto necesita una superficie continua del cauce, ambos levantamientos se integran según el alcance.
¿Qué precisión se obtiene?
La precisión depende del tipo de ecosonda, el posicionamiento GNSS, la profundidad, la corriente, la separación entre líneas, las condiciones del agua y el control aplicado durante la campaña. La precisión objetivo se define antes de iniciar y los controles de calidad se documentan según el alcance acordado.
¿Todos los proyectos requieren el mismo alcance?
No. El ancho, la profundidad, el acceso, la longitud por cubrir y el detalle exigido cambian la separación entre líneas de sondeo, el equipo y el tiempo en campo. Por eso cada caso se evalúa de manera particular.
¿Necesita conocer el fondo de un cauce o de un embalse?
Compártanos la ubicación, la longitud o el área por levantar y para qué va a usar el resultado. Con esa información podremos orientarle sobre el alcance técnico necesario.
